Starter02_Part1. Group Exercise (2023. 3. 22)



Group Exercise

후디니에서 크기 단위는 m로 굉장히 크기 때문에, 적당한 크기로 조절할 필요가 있다. 하지만 결과물의 디테일을 살리기 위해 적당한 크기에서 작업한 뒤에 최종적으로 원하는 크기로 만들어 준다.



starter 2에서 연습해볼 예제는 자동차 모델링의 면을 늘려주기( = subdivide)

- 꺾이는 각이 살아 있어야 하는 부분과 매끄럽게 곡선으로 연결되어야 하는 부분을 구분하여 면을 나누어 준다.



primitive를 선택하는 방법

1️⃣ scene view에서 select groups or connected geometry로 어떠한 특징으로 묶인 그룹을 선택하기

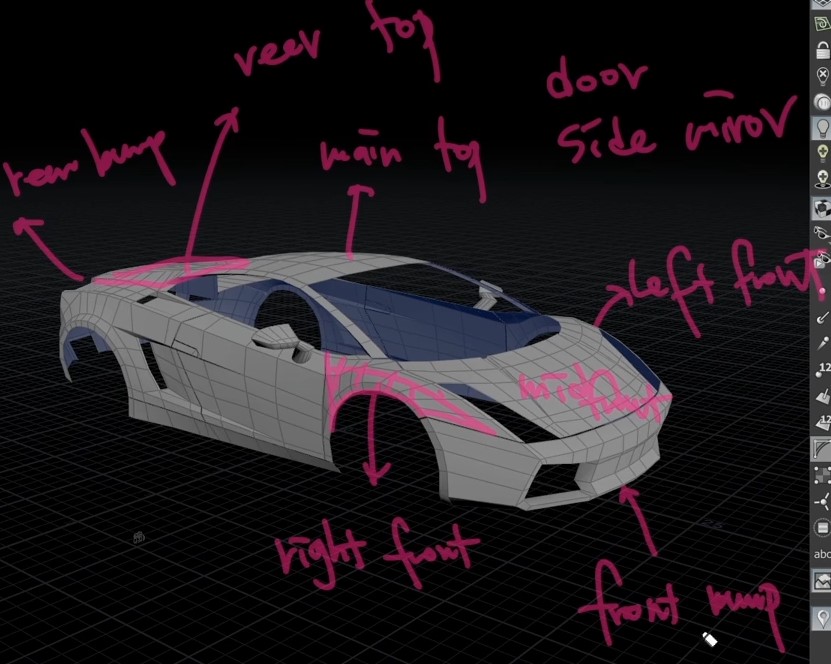

group 분류





2️⃣ name attribute로 같은 attribute로 분류되어 있는 그룹 선택하기

- 필요한  attribute를 기본 name attribute와 바꾸거나 name attribute로 지정해준다.



material 별로 그룹을 지어주고 같은 속성으로 묶이는 노드들은 subnetwork로 묶어준다. 필요한 그룹만을 활용하기 위해 불필요한 정보는 clean노드로 정리한다.



모서리를 살리면서 면을 나누고 싶을 때 polybevel과 subdivide를 활용한다. 이때 순서는 polybevel로 먼저 모서리를 잡아주고 subdivide로 전체적으로 면을 나눈다.

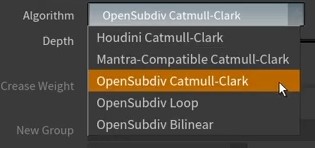

subdivide는 어떠한 알고리즘에 의해 면을 나누기 때문에 각각의 옵션을 확인하여 원하는 결과값을 얻는다.



0123456

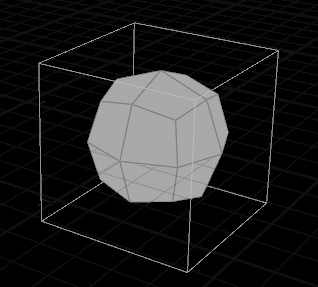

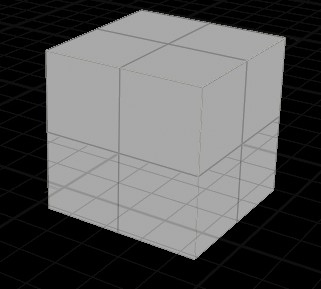

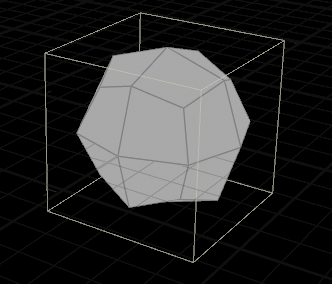

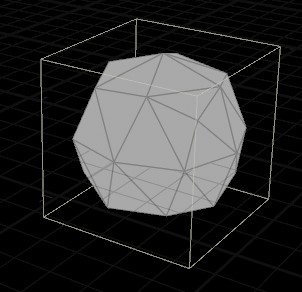

subdivide의 알고리즘





edge를 선택할 때는 group노드의 include by edges에서 min edge angle을 조절하여 원하는 각도의 범위에 있는 edge를 선택한다. 수치조절로 부족하거나 모자란 edge는 새로운 group노드를 연결하여 합치거나 빼줄 수 있다.( = group combine과 비슷한 기능)





---

면을 나누는 순서를 잘 숙지하고 있어야 할 것 같다. 단순반복작업은 어떤 작업을 하더라도 필수라는 생각도 들었다.(일명 노가다...) 그리고 네이밍의 중요성을 다시  한 번 느꼈다. 원래 작업할 때 이름을 붙이는 과정을 잘 안하는 편이었는데.. 습관을 들여야겠다고 마음 먹었다.
